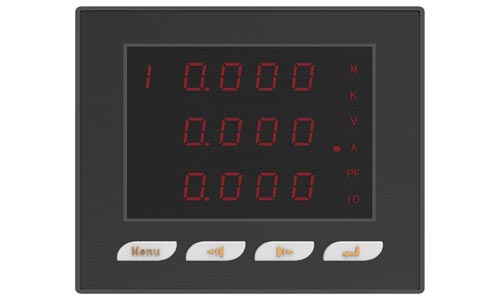

三相數碼多功能電力儀表
三相數碼多功能電力儀表產品概述
三相數碼多功能電力儀表是一款集成高精度測量、諧波分析及智能控制功能的數字化設備，專為復雜電力系統設計。支持嵌入式安裝，適配多種配電柜體，廣泛用于變電站自動化、智能高低壓開關柜、建筑能源監控等場景，實現電力參數監測、能耗管理與設備控制。
核心功能
多維度電力監測
基礎參數：實時測量三相電壓、電流、功率（有功/無功）、功率因數、頻率等。
諧波分析：支持最高64次電壓/電流諧波分量測量，總諧波畸變率（THD）顯示。
智能通信組網
雙通信接口：雙路RS485接口，兼容Modbus-RTU、DLT-645協議并自動識別。
無線傳輸：內置LoRa模塊，支持無線組網；可選以太網口，實現數據快速上傳至本地平臺。
擴展控制與監測
開關量控制：多路開關量輸入、繼電器輸出（可編程邏輯控制）。
漏電監測：獨立漏電流測量通道，實時監測線路絕緣狀態。
溫度監控：可外接無線測溫傳感器，檢測電氣接點溫度并預警。
數據管理功能
電能統計：分月記錄電能數據，支持復費率計量（尖峰平谷）。
事件記錄：存儲越限報警、開關變位等事件日志，便于故障追溯。
技術優勢
靈活適配
提供多種面板尺寸（如72×72mm、96×96mm等），適應不同安裝空間。
模擬量輸出（4-20mA）、電能脈沖輸出等功能模塊可按需選配。
高效組網
LoRa無線通信覆蓋范圍廣（典型500米），降低布線成本。
單臺設備可同時接入本地RS485與遠程無線網絡，提升系統兼容性。
高可靠性設計
工業級防護（IP40），工作溫度-25℃~70℃。
抗干擾能力強，通過EMC四級測試，適用于電磁復雜環境。
典型應用場景
-變配電系統：監測變電站三相電壓/電流平衡度，分析諧波污染。
-智能配電柜：集成開關狀態監控、溫度預警與遠程分合閘控制。
-建筑能源管理：分項計量電能，統計月度能耗，優化用電策略。
-工業自動化：通過4-20mA信號聯動PLC系統，實現過載保護。
技術參數
技術指標 | ||
電力參數 | 電流 | 范圍：0.035~6A，精度：0.2% |
電壓 | 范圍：8~400V， 精度：0.2% | |
有功功率 | 范圍：0～99999999kW， 精度：0.5% | |
無功功率 | 范圍：0～99999999kVar，精度：1.0% | |
視在功率 | 范圍：0～99999999kVA，精度：0.5% | |
功率因數 | 范圍：0.0～0.99, 精度：0.5% | |
有功電能 | 0～99999999 kWh, 精度：0.5% | |
無功電能 | 0～99999999 kVarh, 精度：1.0% | |
視在電能 | 0～99999999 kVAh, 精度：0.5% | |
電能脈沖輸出 | 脈沖常數：3200 | |
測量電壓 | 三相三線3×100V，3×380V , 3x680V 三相四線3×57.7V , 3×220V , 3x400V | |
基本電流（Ib） | 1A，5A | |
剩余電流 | 范圍：50~1000mA 精度：0.5% | |
接線方式 | 三相四線、三相三線 | |
開入量參數 | 無源干接點 | |
繼電器輸出 | 無源常開，觸點容量：AC220V/5A,DC30V/5A | |
模擬量輸出 | 4~20mA , 負載<400Ω | |
LoRa無線通訊 | 通訊距離 | ≤1000米 |
以太網口 | 傳輸率 | 10M |
RS485通訊參數 | 通訊協議 | Modbus_RTU協議與DLT645規約自適應 |
波特率 | 1200bps（默認）,2400bps,4800 bps,9600 bps | |
數據格式 | 8個數據位、1個停止位、無校驗 | |
使用環境 | 環境溫度 | -20℃～+70℃（正常工作） |
環境濕度 | ||
